Grupa 3 - Elementy dynamiczne

Elementy dynamiczne LISEGA służą do przejmowania i bezpiecznego przekazywania obciążeń dynamicznych występujących w rurociągach i instalacjach przemysłowych. Odpowiednio dobrane zamocowania ograniczają skutki gwałtownych przemieszczeń, drgań i obciążeń udarowych, jednocześnie pozwalając na swobodną pracę rurociągu w warunkach normalnej eksploatacji.

Zasada działania:

Działanie tłumików przemieszczeń LISEGA kontrolowane jest przez zawór umieszczony w tłoczysku. W przypadku niewielkich prędkości przemieszczeń zawór pozostaje otwarty, umożliwiając swobodny przepływ oleju z jednej komory do drugiej. Podczas gwałtownych przemieszczeń, przekraczających dopuszczalną prędkość, zawór zamyka się, blokując swobodny przepływ oleju między komorami i ograniczając możliwość przemieszczania rurociągu.

Ochrona przed obciążeniami dynamicznymi

W zdarzeniach dynamicznych tłumiki mogą tworzyć pomiędzy chronionym elementem a konstrukcją otoczenia praktycznie sztywne połączenie. Dzięki temu energia gwałtownego przemieszczenia jest przejmowana i bezpiecznie rozpraszana, podczas gdy przemieszczenia cieplne występujące podczas normalnej pracy pozostają w dużej mierze nieograniczone.

Kompletna grupa rozwiązań

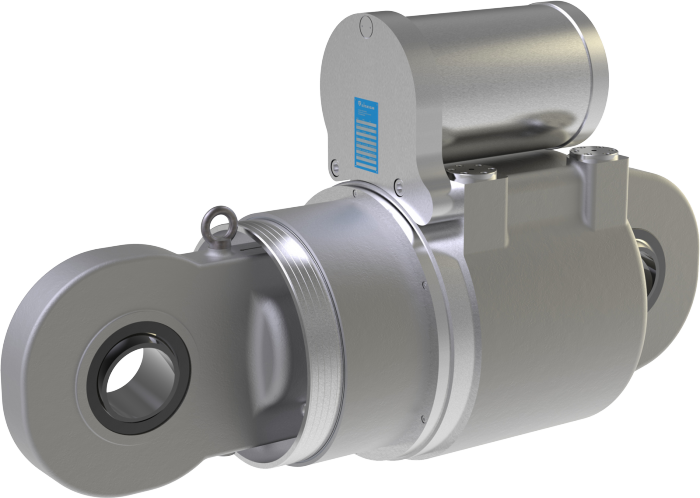

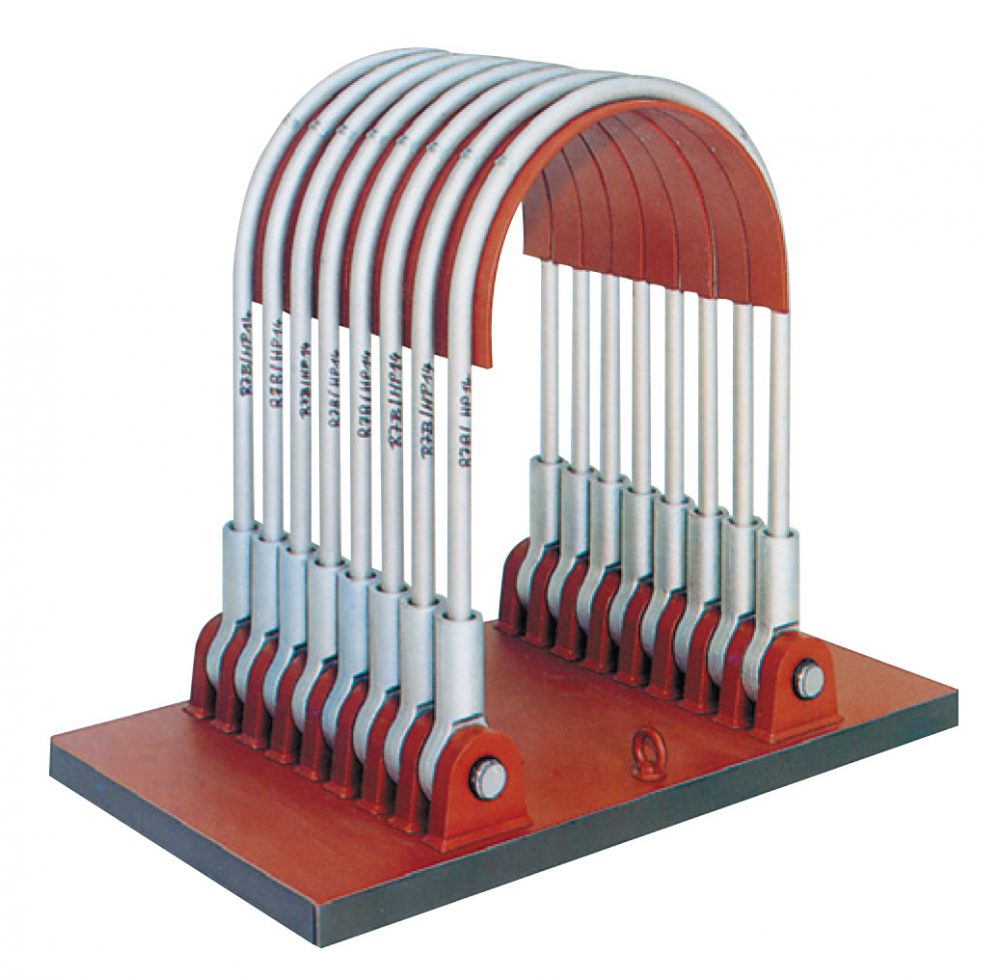

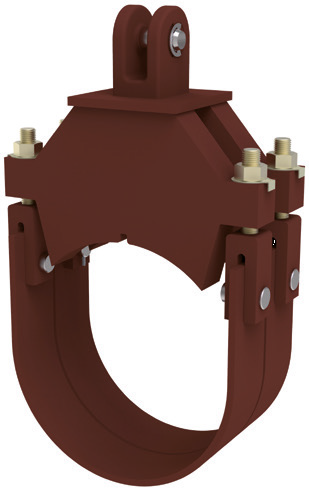

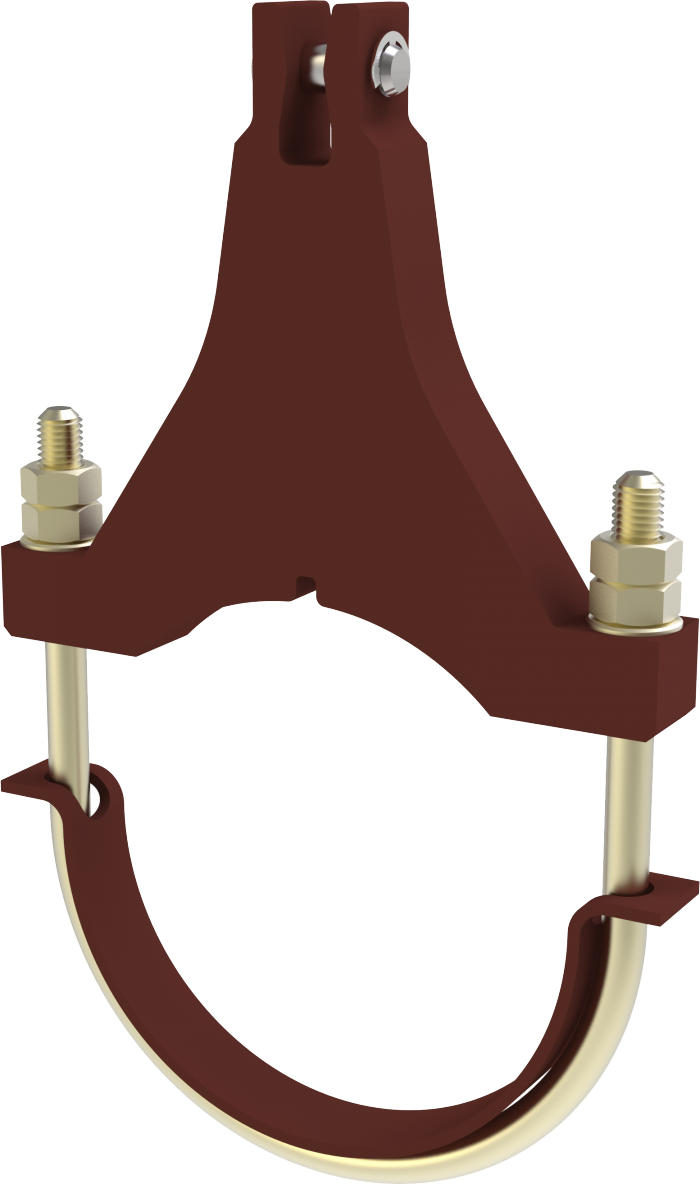

Grupa 3 obejmuje m.in. tłumiki przemieszczeń typu 30 i 31, rozpory sztywne typu 39, absorbery energii typu 32, tłumiki wiskoelastyczne typu 3D, zabezpieczenia przeciwko wychyleniom rur typu 3R oraz obejmy dynamiczne typu 34, 36 i 37.

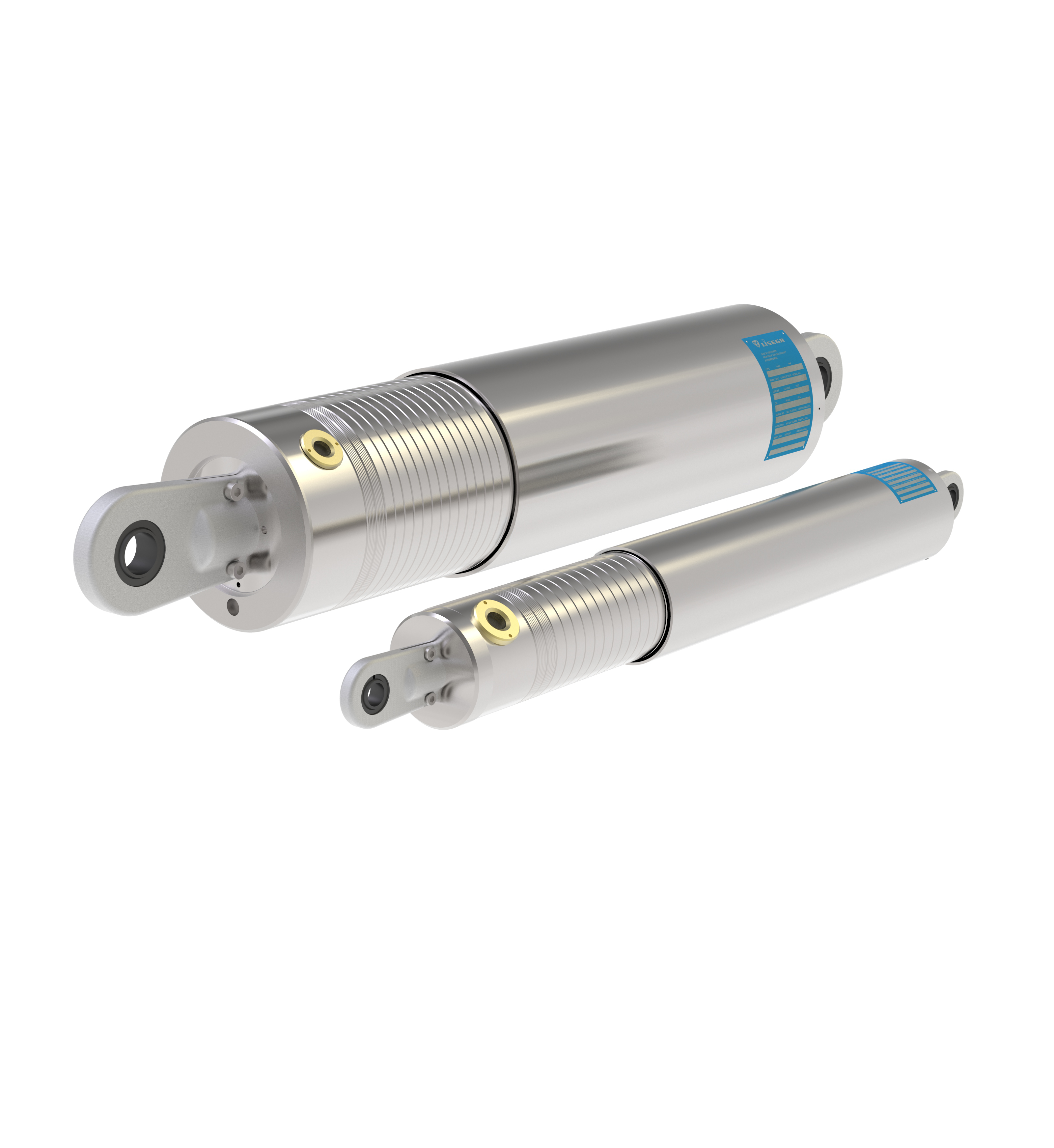

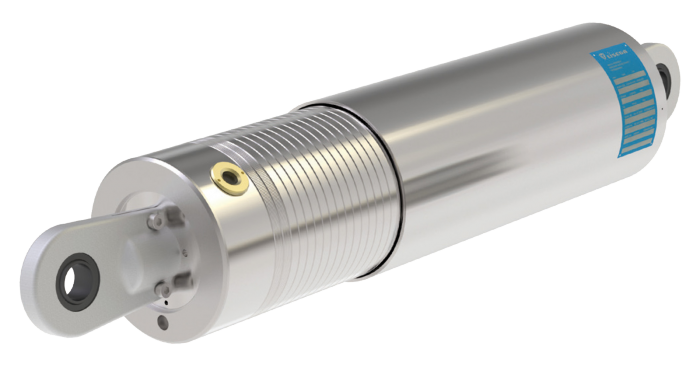

Tłumiki typu 30/313–5 000 kNskok 100–750 mm

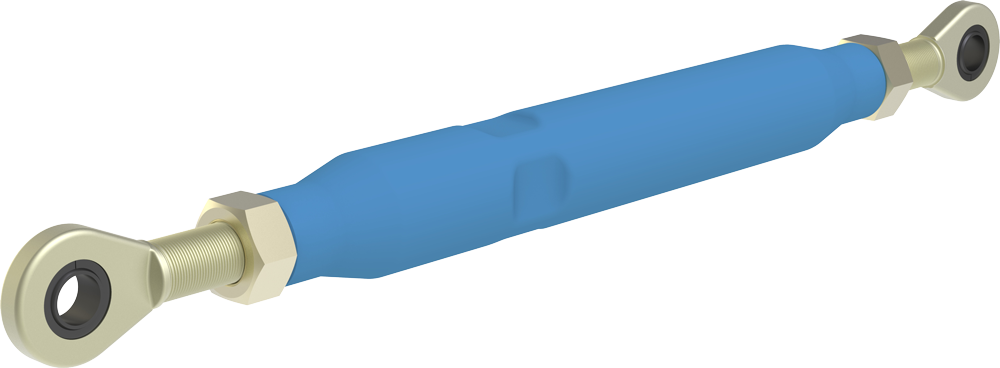

Rozpory sztywne typu 394–1 000 kNregulacja 300–6 150 mm

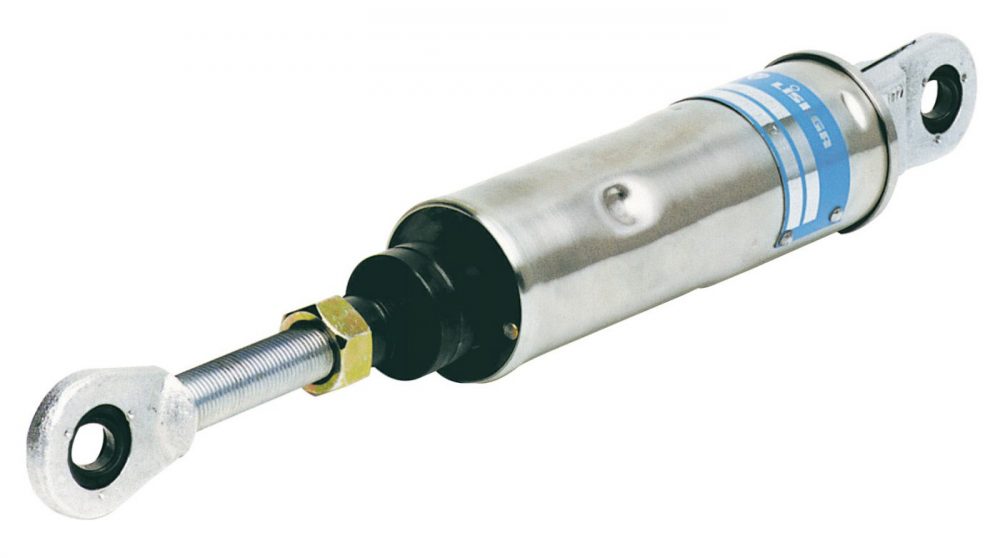

Absorbery energii typu 323–550 kNswobodny skok ±25 mm*

Tłumiki wiskoelastyczne 3D2,5–100 kNdo 35 Hz / do 50 mm

* Zakres swobodnego skoku ±25 mm dotyczy odpowiednich średnich wielkości absorberów energii.
