Projektowanie zamocowań rurociągów
LICAD® jest wiodącym na świecie darmowym oprogramowaniem zapewniającym wsparcie projektantom rurociągów. Dzięki LICAD® użytkownik może generować rysunki pomocnicze, zestawienia materiałów i modele 3D w różnych programach w środowisku CAD. Doświadczenie pokazuje, że dzięki LICAD® można zaoszczędzić do 50% kosztów projektowania zamocowań rurociągów.

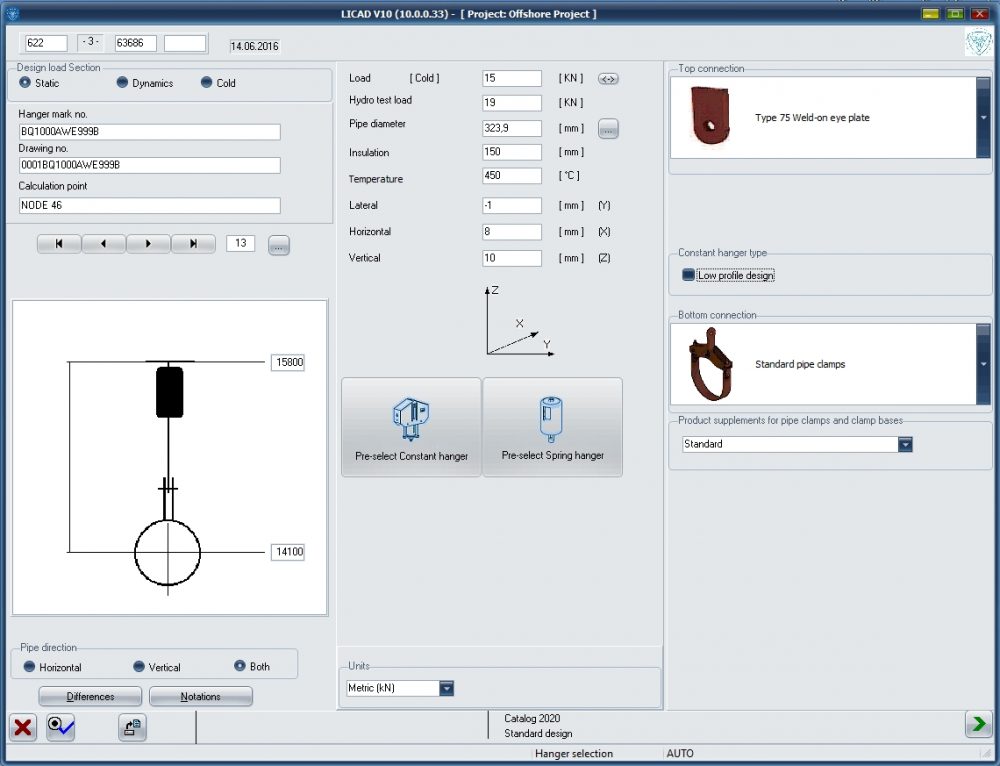

Dane niezbędne do doboru optymalnego zamocowania wprowadza się za pomocą formularza. Do doboru konkretnego rozwiązania potrzeba tylko 6 parametrów:
- średnica rury
- temperatura medium
- obciążenie robocze
- przemieszczenie
- wysokość zabudowy
- konfiguracja montażu
Optymalne zamocowanie sprężynowe lub stałosilowe dobierane jest automatycznie, uwzględniając specyficzne wymagania Użytkownika, takie jak rezerwy skoku czy obciążenia. Generowane są rysunki, a wszystko można modyfikować w dowolnym momencie.

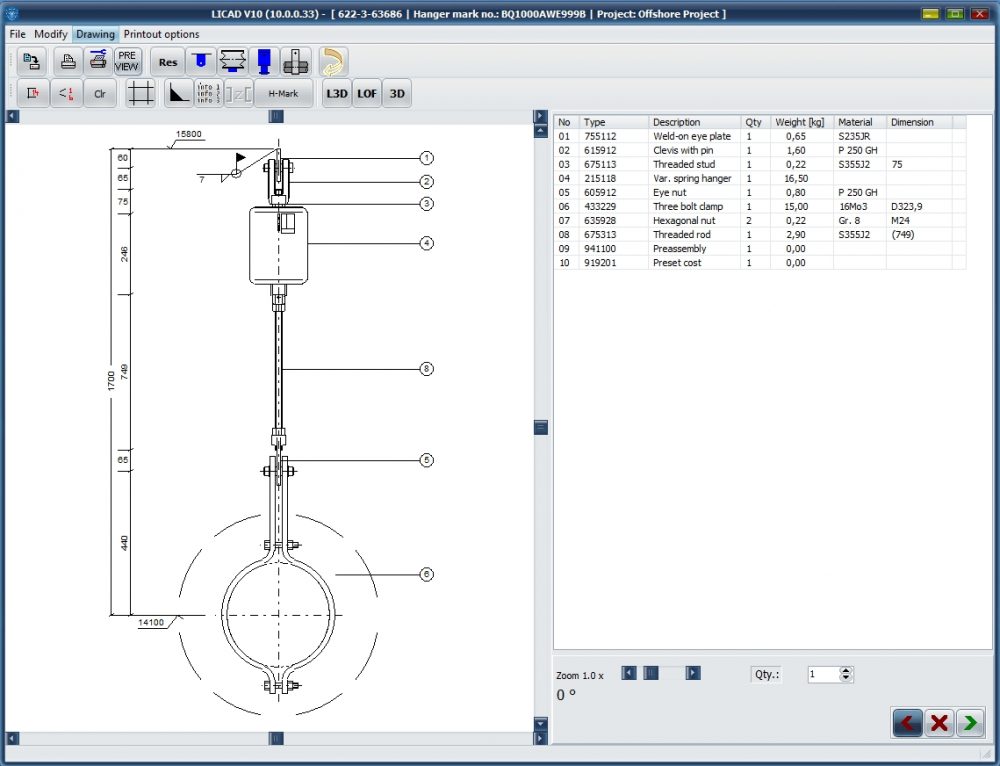

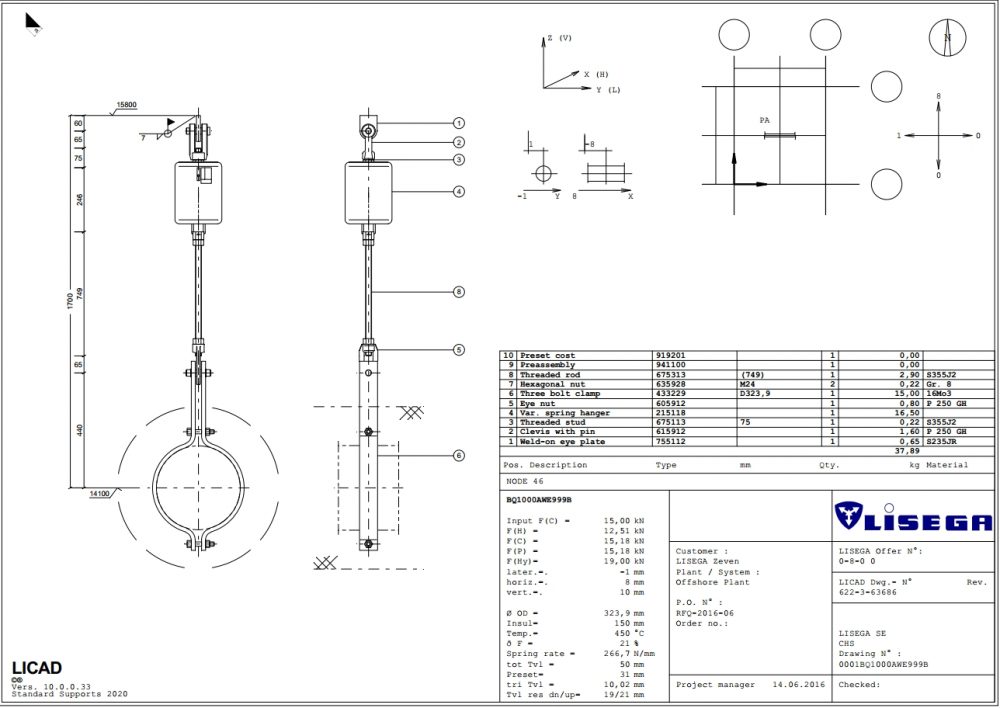

Utworzone łańcuchy zamocowań zapisywane są jako kompletne zespoły. Rysunki zawierają wszystkie istotne parametry i szczegóły, w tym m.in. listę części, masę, ilość, plan lokalizacji itp. Dzięki wszystkim tym informacjom rysunki LICAD® często są załącznikiem dokumentacji wykonawczej.
Projektowanie zamocowań w środowisku CAD
Aby zapewnić użytkownikowi jak największe korzyści, pakiet oprogramowania LICAD® zawiera następujące funkcje:
- import i eksport interfejsów dla tabel i baz danych
- interfejsy do systemów CAE (np.ROHR2®, AutoPIPE®, CAESAR II®)

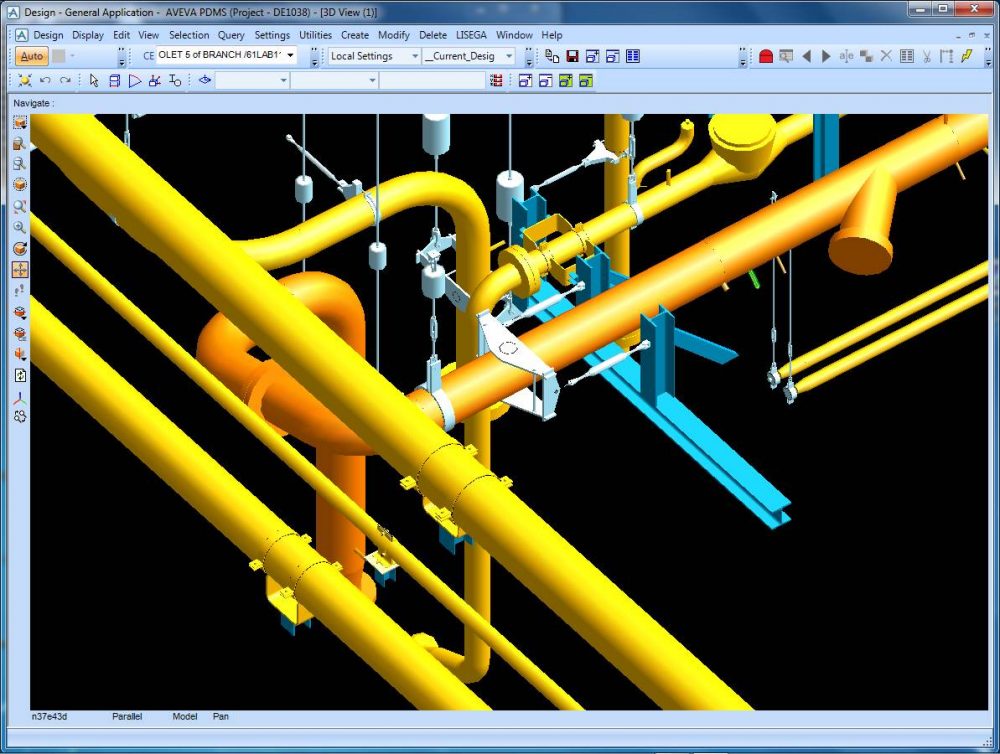

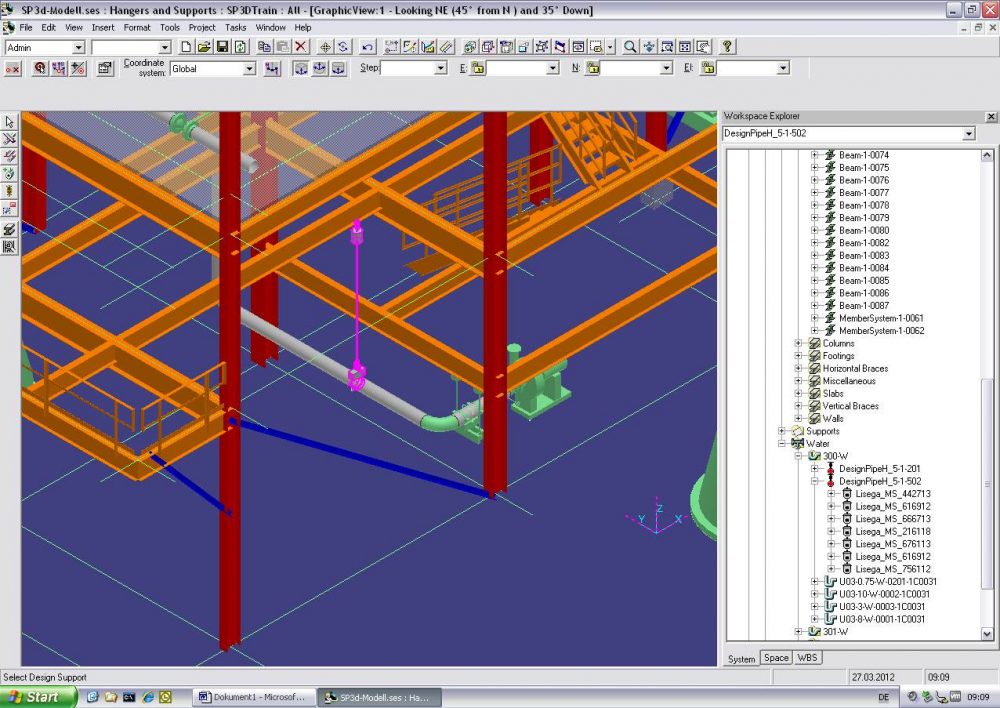

- interfejsy dla programów 3D CAD (np.AutoCAD®, AutoCAD® Plant 3D, MicroStation®, SmartPlant® / Smart® 3D, PDS®, Support Modeler®)
- biblioteki 2D / 3D dla różnych programów CAD (np. AutoCAD®, AutoCAD® Plant 3D, MicroStation®, SmartPlant® / Smart® 3D, PDS®, PDMS™, Support Modeler®, TEKLA Structures)
- interfejsy do analizy naprężeń i oprogramowania do projektowania konstrukcji stalowych
interfejsy dla programów 3D CAD (np.AutoCAD®, AutoCAD® Plant 3D, MicroStation®, SmartPlant® / Smart® 3D, PDS®, Support Modeler®)
biblioteki 2D / 3D dla różnych programów CAD (np. AutoCAD®, AutoCAD® Plant 3D, MicroStation®, SmartPlant® / Smart® 3D, PDS®, PDMS™, Support Modeler®, TEKLA Structures)
Korzystanie z LICAD® jest bezpłatne i można go pobrać poniżej
