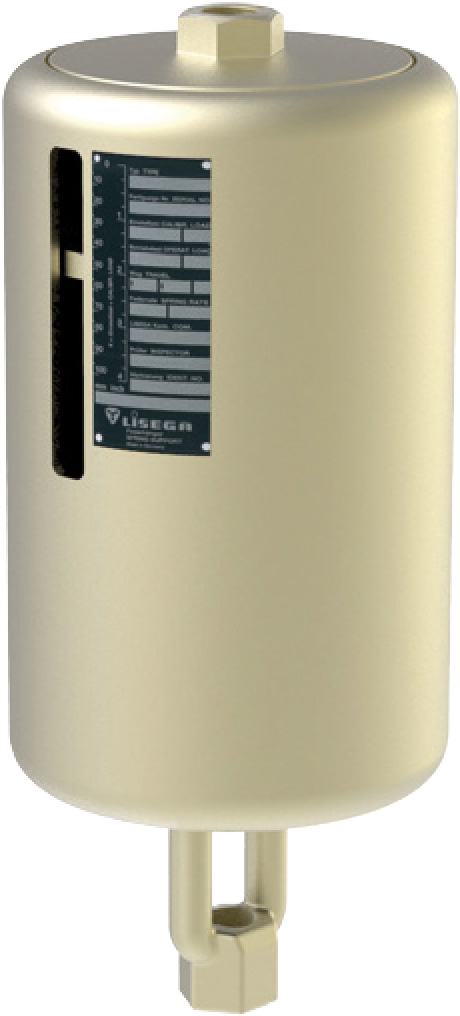

Grupa 2 - Zamocowania sprężynowe
Zawieszenia i podpory sprężynowe stosuje się w celu zapewnienia stosunkowo niewielkich przemieszczeń pionowych rurociągu. W przeciwieństwie do zamocowań stałosiłowych, przemieszczenie realizowane przez zamocowanie sprężynowe powoduje reakcję i dodatkowe naprężenia rurociągu, które muszą być uwzględniane w obliczeniach wytrzymałościowych całego systemu.
- zakres obciążeń: 0.04kN do 400kN
- zakres przemieszczeń: do 400mm
- symetryczna konstrukcja – obciążenie wyłącznie w osi symetrii
- korzystny stosunek masy do wytrzymałości – redukcja obciążenia instalacji
- system modularny – grupy obciążeń i przemieszczeń ułatwiające dobór
- bezobsługowość
- ochrona antykorozyjna dopasowana do potrzeb
Zasada działania

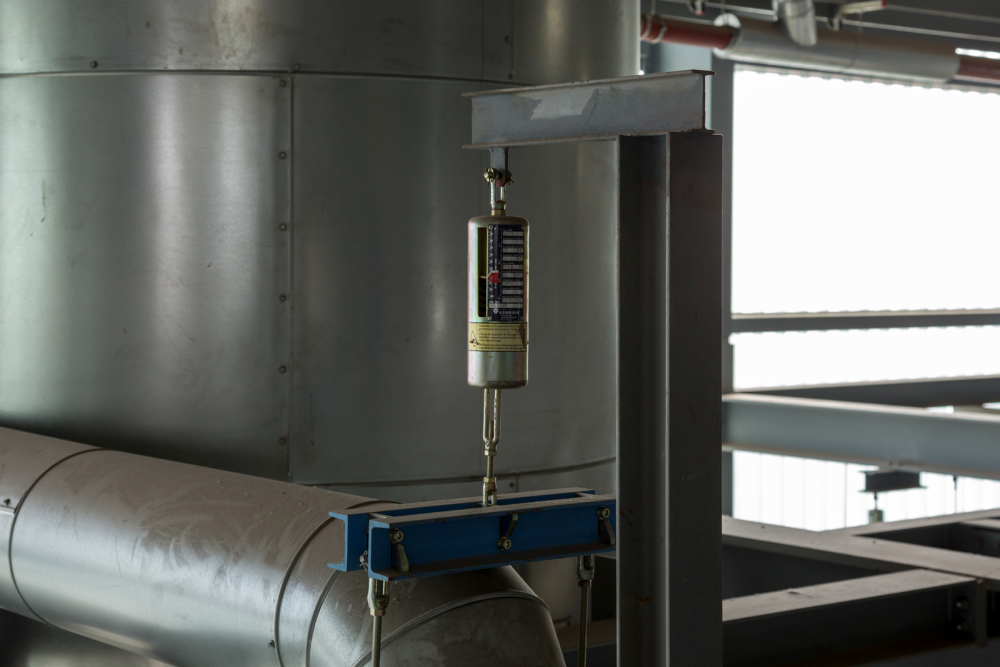

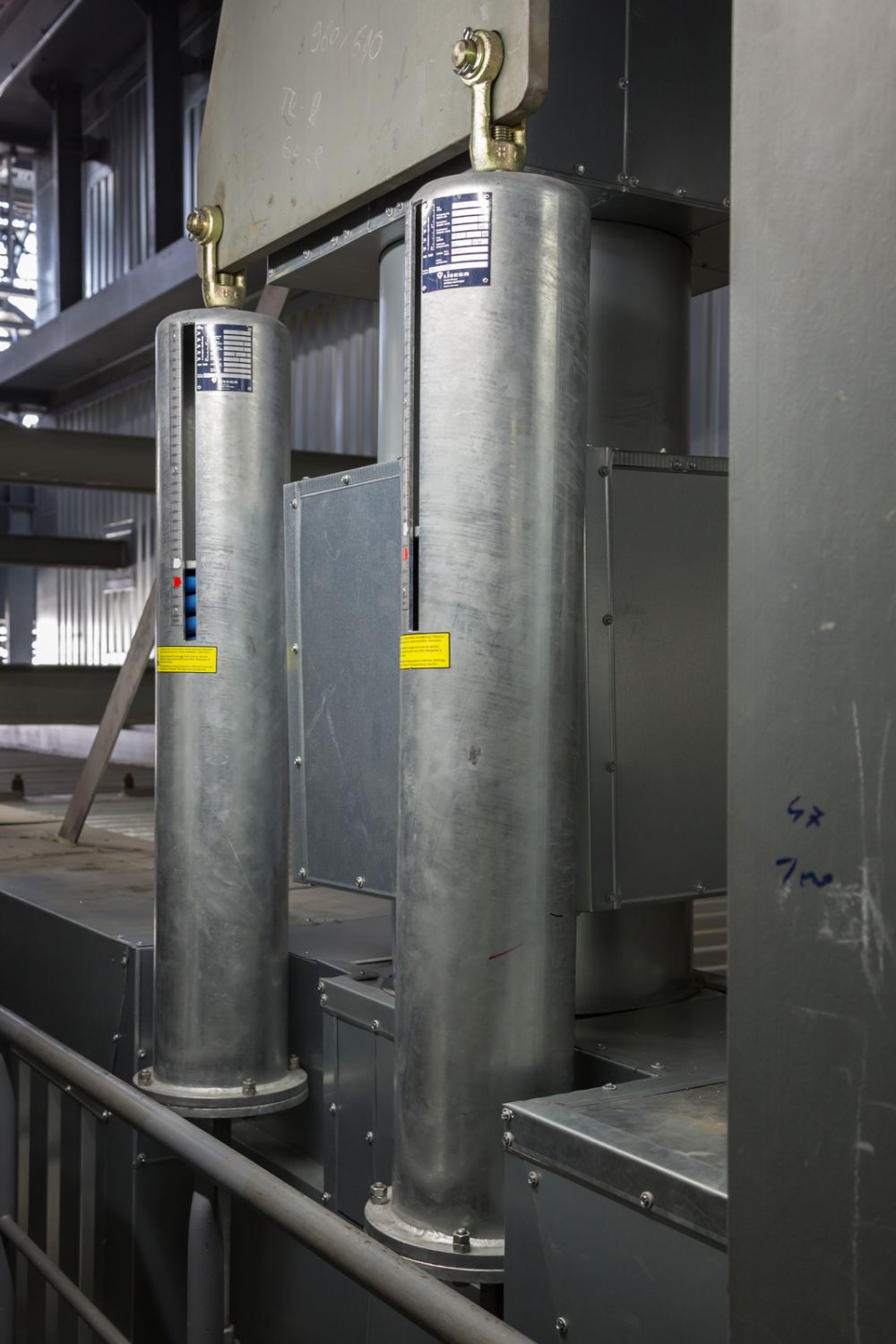

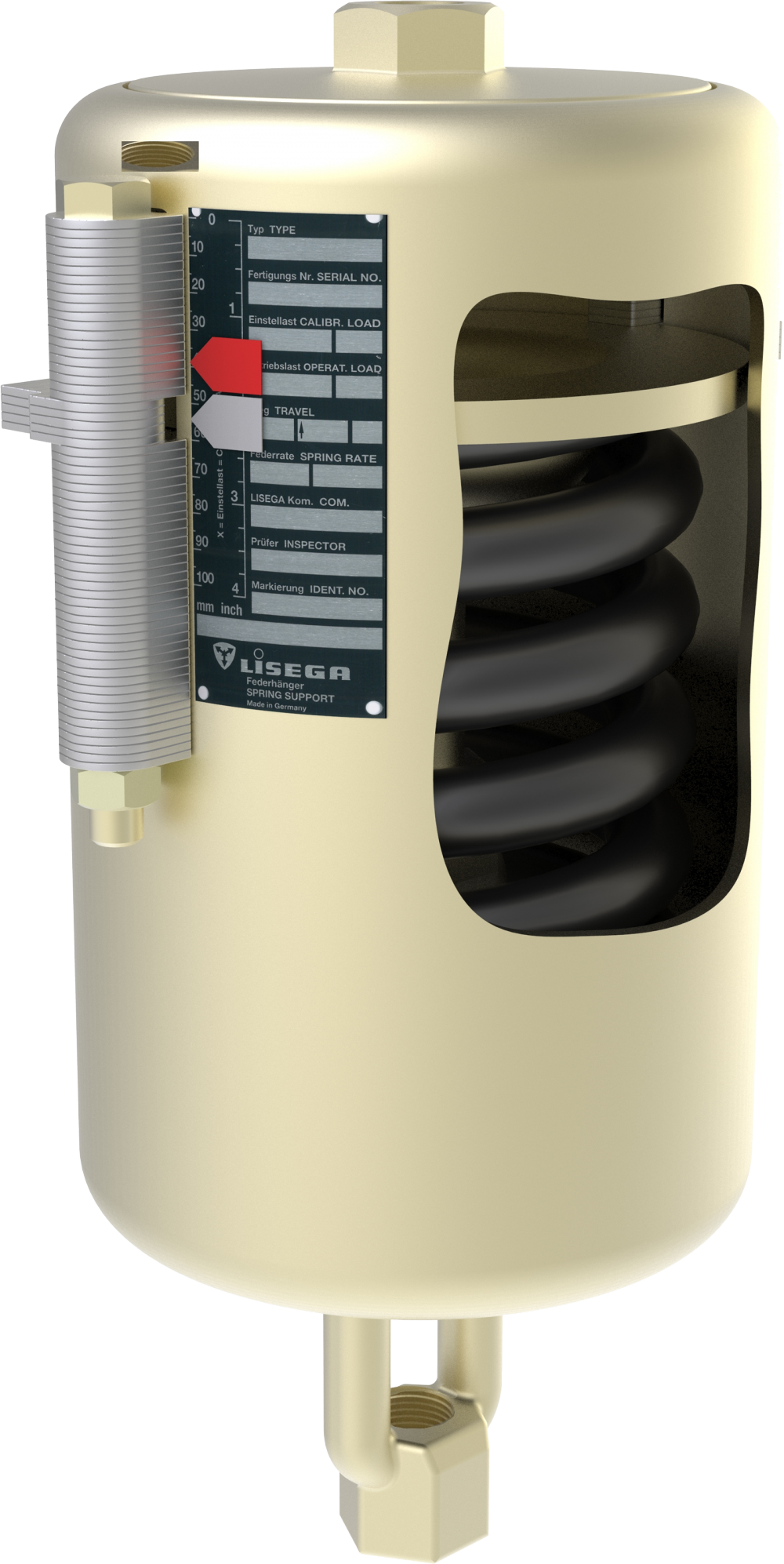

Zawieszenia i podpory sprężynowe LISEGA są przeznaczone do instalacji, w których rurociąg wykonuje pionowe przemieszczenia, najczęściej wynikające ze zmian temperatury. Element sprężynowy przejmuje obciążenie i umożliwia kontrolowany ruch rurociągu przy ograniczeniu sił przekazywanych na konstrukcję.
Dobór odpowiedniego zakresu obciążenia i przemieszczenia pozwala dopasować charakterystykę zamocowania do rzeczywistych warunków pracy instalacji.
Zastosowanie

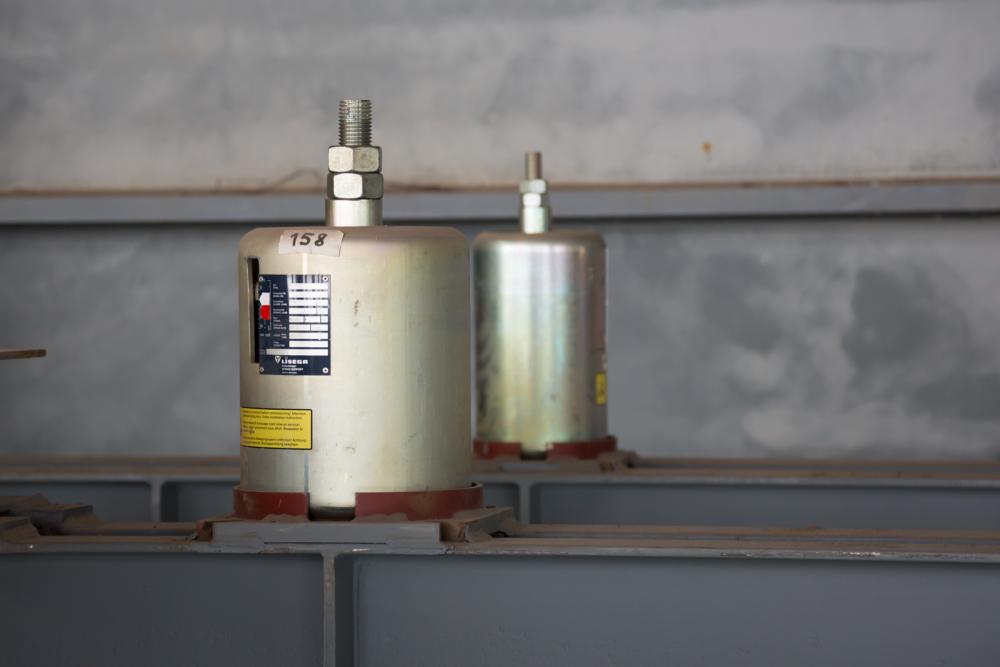

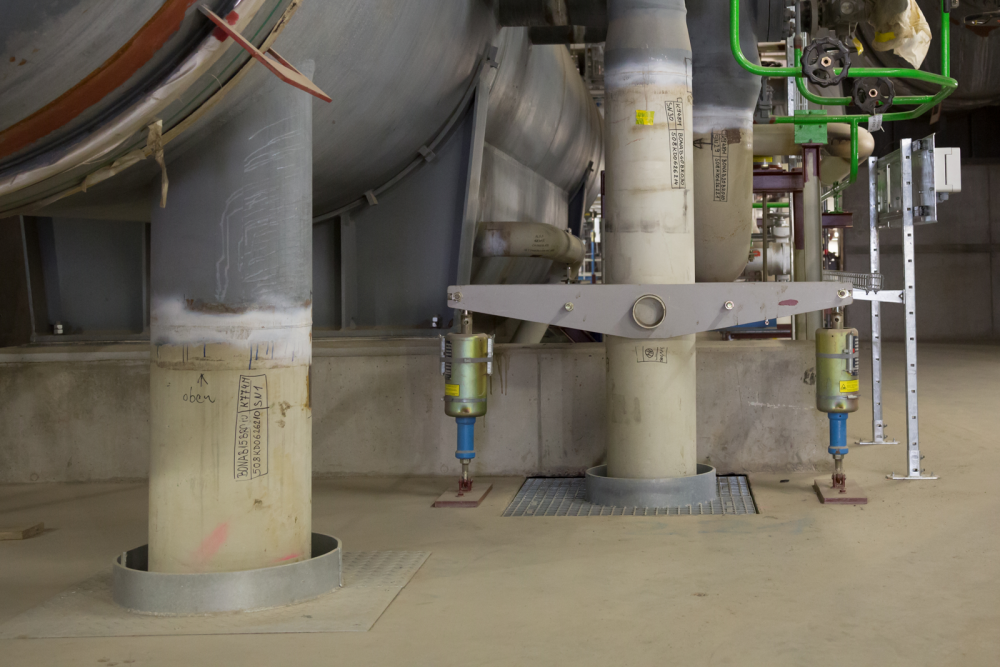

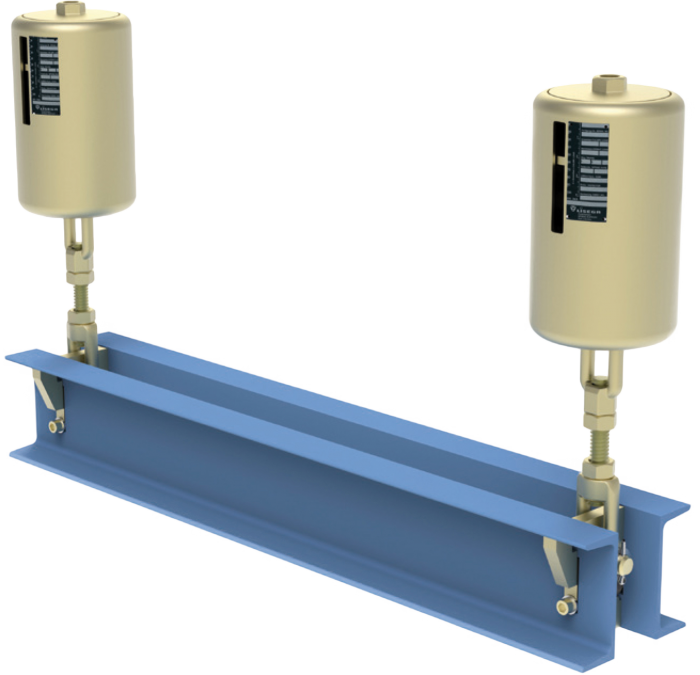

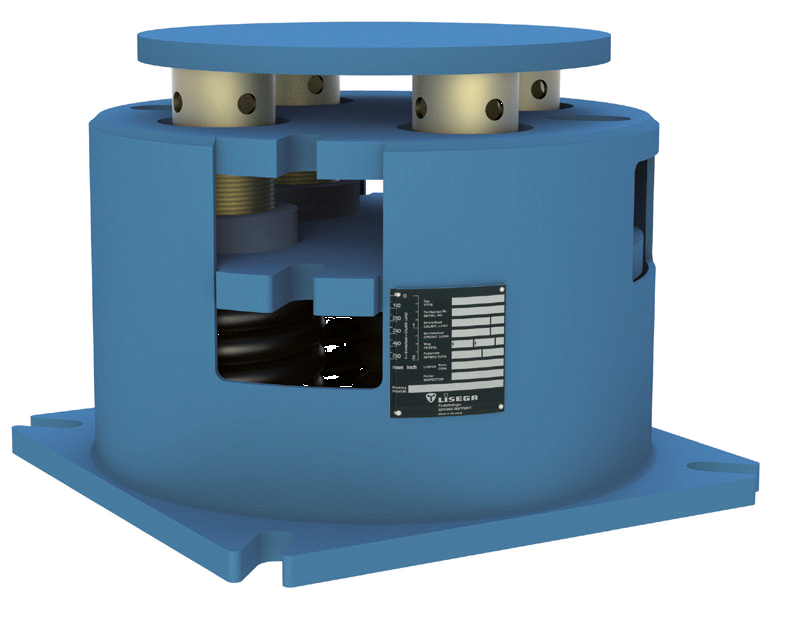

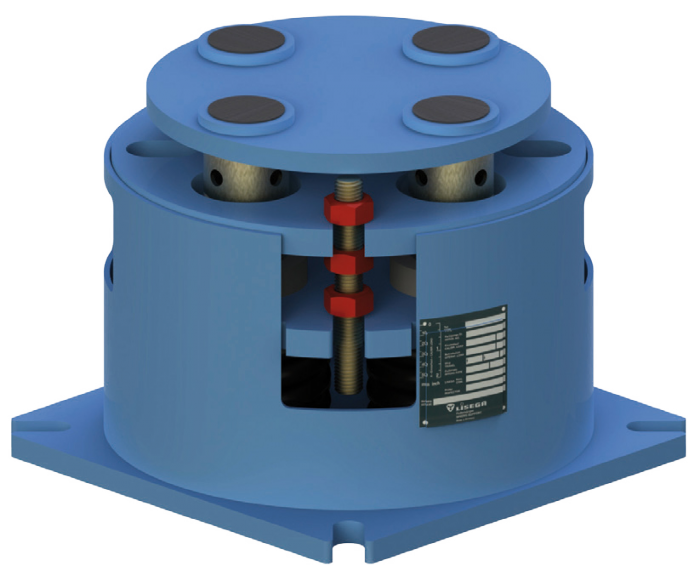

Zamocowania sprężynowe znajdują zastosowanie przede wszystkim w rurociągach przemysłowych i energetycznych, w których występują niewielkie lub średnie przemieszczenia pionowe. Mogą być wykonywane jako zawieszenia lub podpory, zależnie od sposobu prowadzenia instalacji.
Modułowy system LISEGA obejmuje różne wykonania i zakresy obciążeń, co ułatwia dobór rozwiązania do konkretnego punktu podparcia.
