      Grupa 7 - Elementy mocujące do konstrukcji

      Szeroki asortyment elementów do bezpiecznego połączenia zamocowań rurociągów z konstrukcją nośną. LISEGA stosuje zarówno rozwiązania spawane, jak i zaciskowe, dzięki czemu można dopasować sposób mocowania do istniejącej konstrukcji stalowej oraz wymagań montażowych.

      Grupa 7 obejmuje przede wszystkim elementy konstrukcyjne typu 73, 74, 75, 76 i 78 oraz rozwiązania ślizgowe. Elementy te są częścią modułowego systemu LISEGA i służą do wykonywania połączeń pomiędzy łańcuchem zamocowania a konstrukcją budynku lub instalacji.

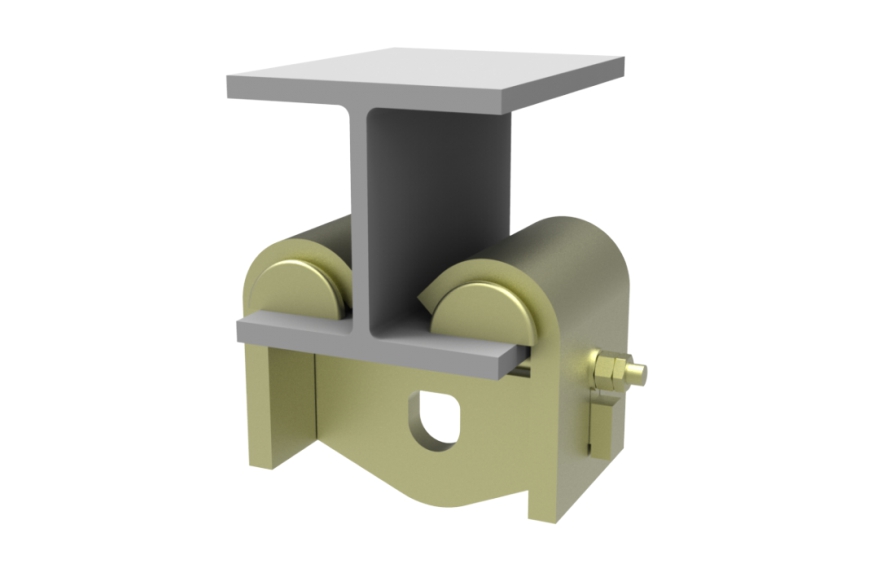

      LISEGA typ 73 — element mocujący do konstrukcji

      Zastosowanie

      Do połączenia zamocowań rurociągów z konstrukcją nośną stosowane są specjalne elementy przeznaczone do przyspawania albo mocowania za pomocą zacisku. Dobór rozwiązania musi uwzględniać wymagania bezpieczeństwa połączenia oraz obciążenia występujące w danym punkcie zamocowania.

      Kompatybilność systemowa

      Grupa 7 jest elementem systemu modułowego LISEGA. Komponenty systemu są projektowane tak, aby w ramach odpowiednich grup obciążeniowych tworzyć kompatybilne łańcuchy zamocowań. Ułatwia to dobór, montaż i dostosowanie rozwiązania do konstrukcji istniejącej na obiekcie.

      Typ 73Ucho / kabłąk do przyspawaniaElement do wykonania spawanego punktu przyłączeniowego dla łańcucha zamocowania.
      Typ 74Płyta do przyspawania z podkładką kulistąSpawana płyta z podkładką kulistą umożliwiającą odpowiednie ustawienie przyłącza.
      Typ 75Ucho do przyspawaniaSpawany element oczkowy do połączeń sworzniowych i elementów łańcucha.
      Typ 76Zacisk / klamra zaciskowaRozwiązanie do mocowania do konstrukcji bez konieczności wykonywania spoin w miejscu montażu.
      Typ 78Zacisk belkowyElement do mocowania zamocowań bezpośrednio do dwuteowników i innych konstrukcji stalowych.
      Typ 79TrawersyElementy poprzeczne wykorzystywane do tworzenia konstrukcji podparcia i punktów mocowania.
      Typ 73 LISEGA

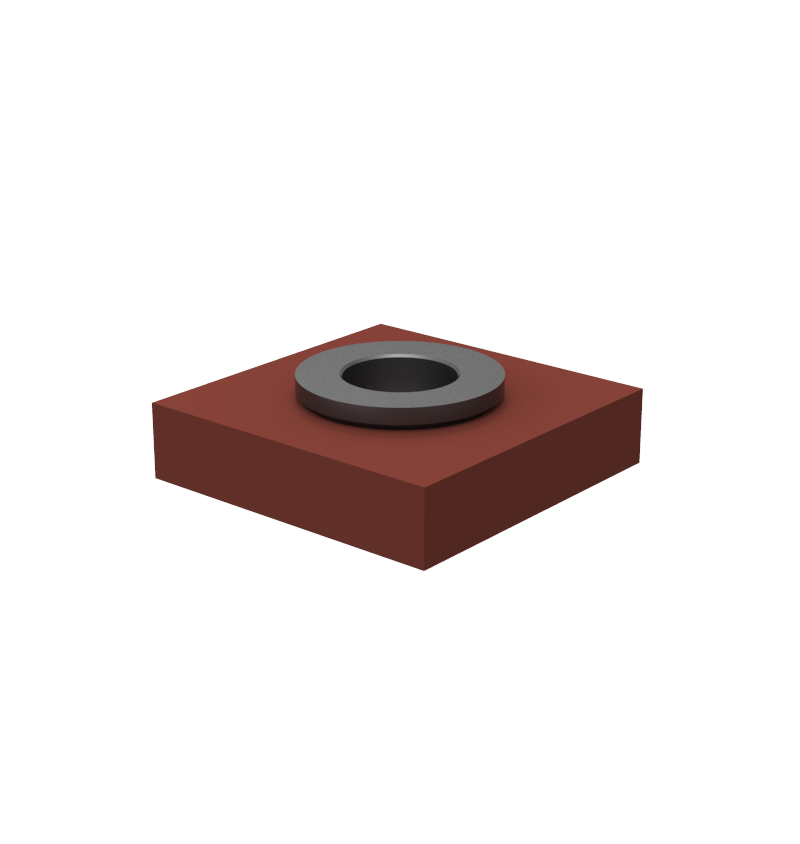

      Typ 74 LISEGA

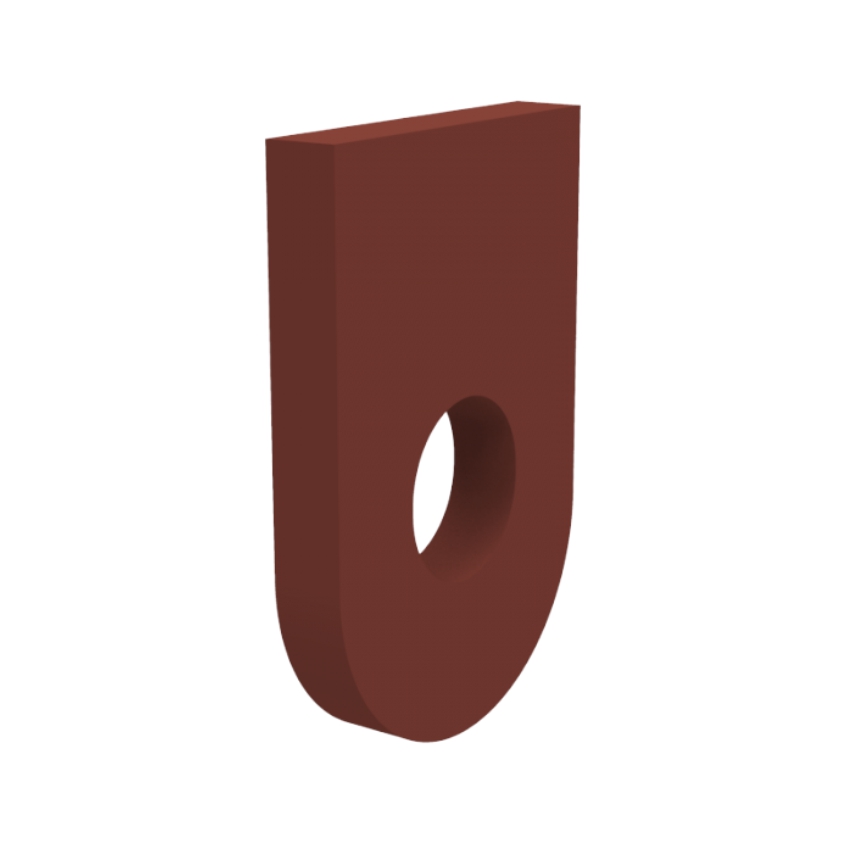

      Typ 75 LISEGA

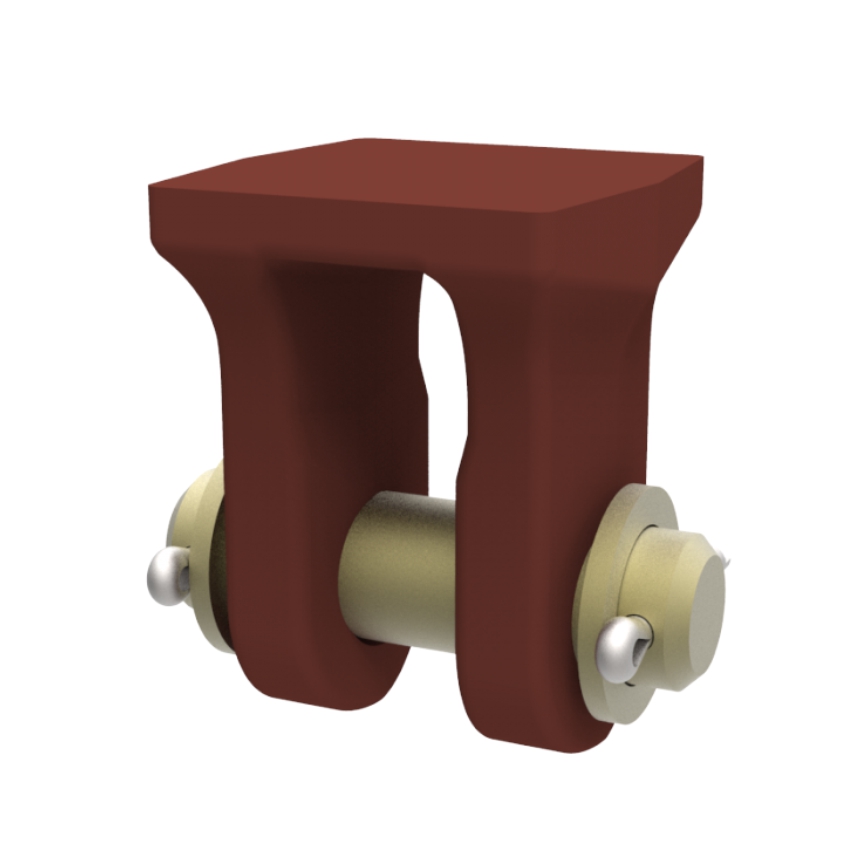

      Typ 76 LISEGA

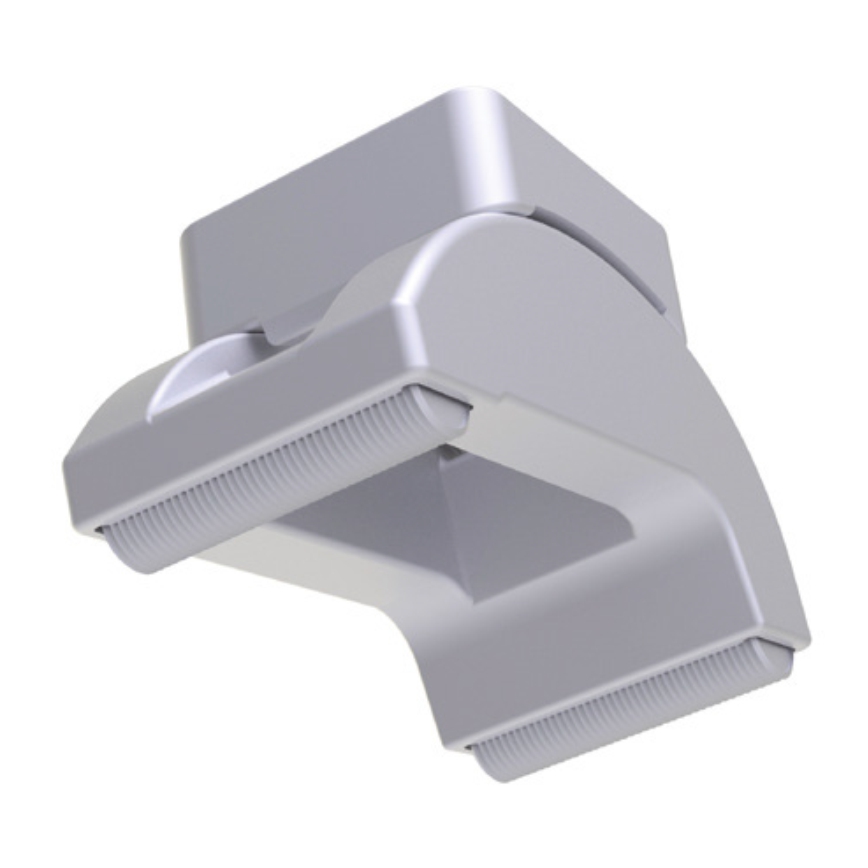

      Typ 78 LISEGA

      Mocowanie do konstrukcji stalowych

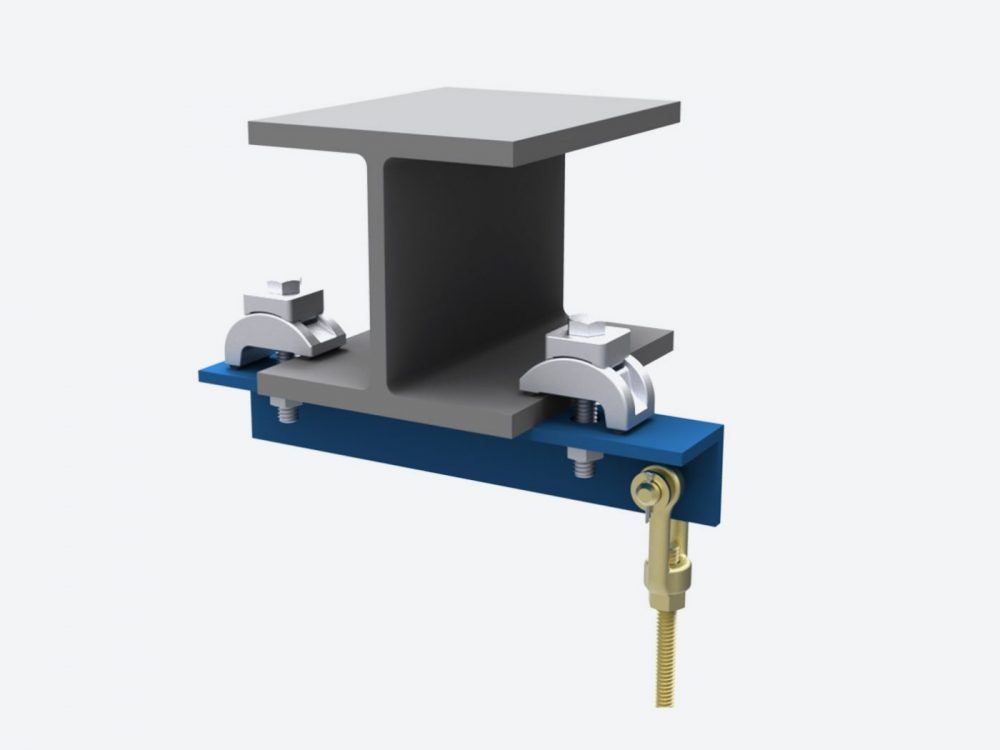

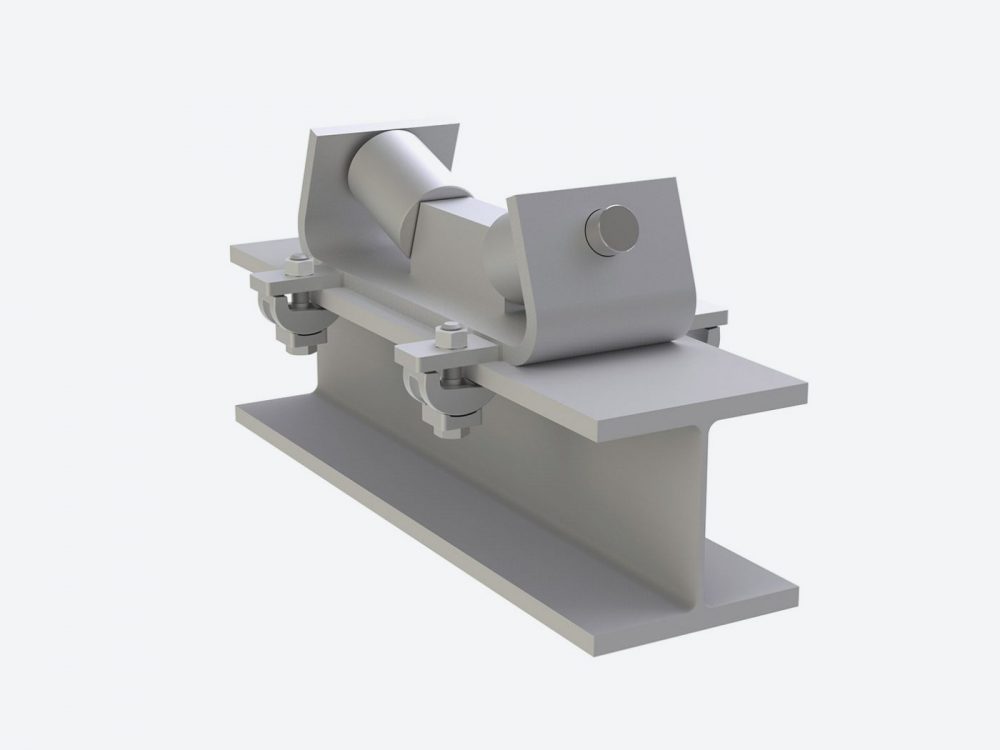

      Elementy zaciskowe pozwalają wykonywać połączenia z istniejącymi belkami i profilami stalowymi bez wykonywania dodatkowych prac spawalniczych w miejscu montażu. Na zdjęciach przedstawiono przykładowe konfiguracje mocowania łożysk i podpór do konstrukcji.

      • połączenia spawane — typy 73, 74 i 75,
      • połączenia zaciskowe — typy 76 i 78,
      • przykładowe zastosowania z łożyskami rolkowymi, podporami i trawersami,
      • dobór rozwiązania zgodnie z obciążeniem i warunkami pracy punktu mocowania.

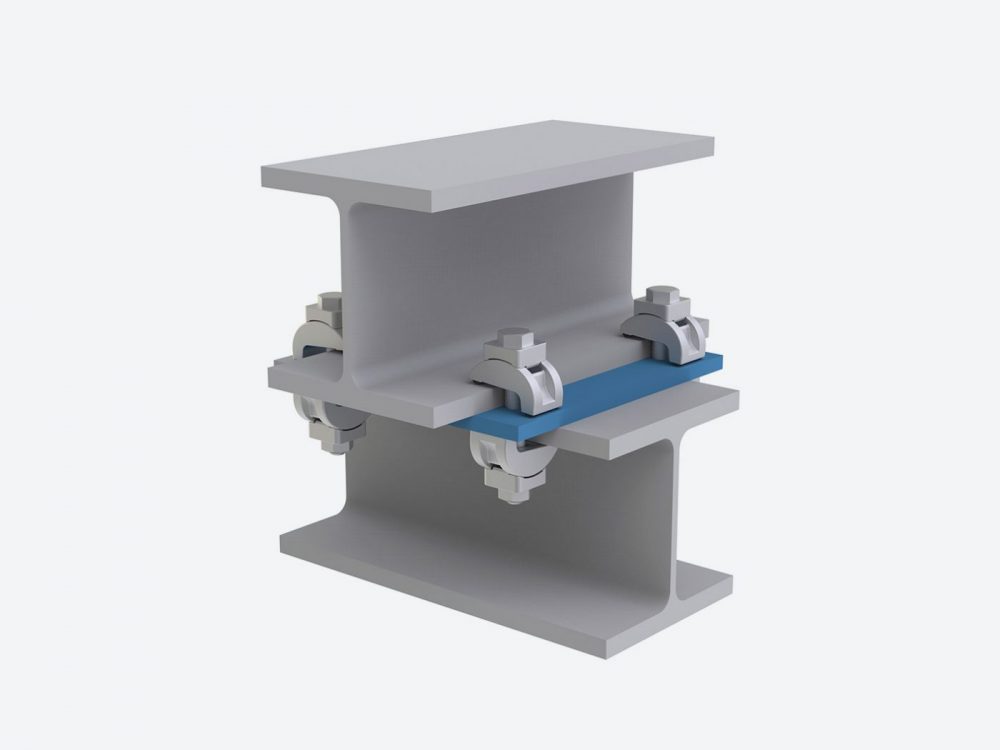

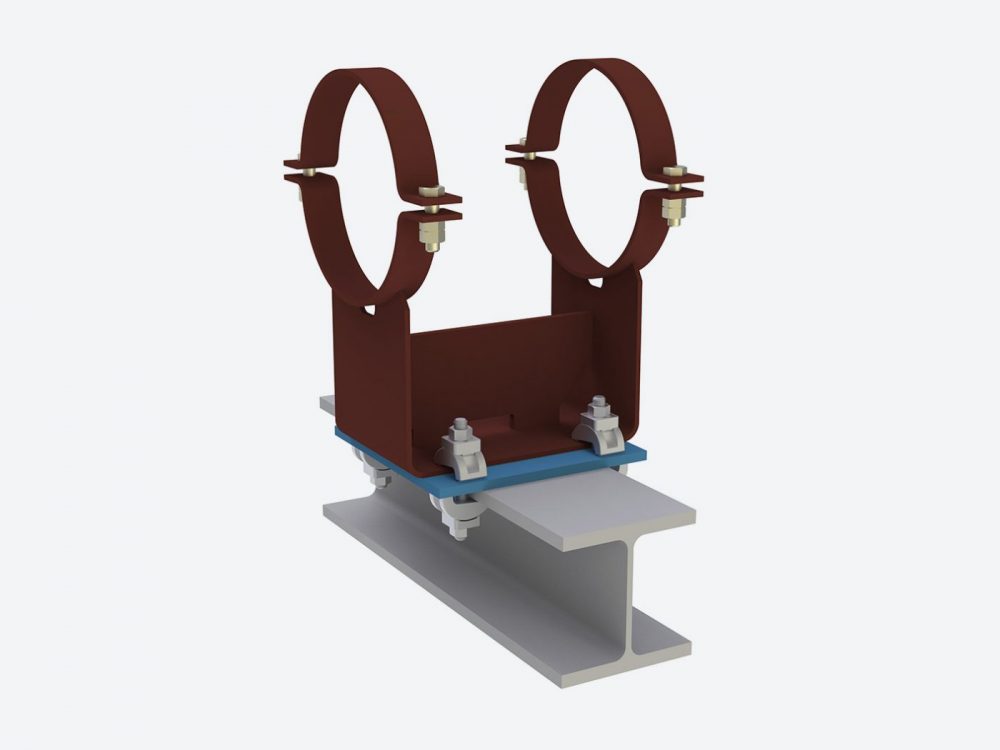

      Przykład mocowania elementów LISEGA do konstrukcji stalowej

      Przykłady montażu

      Płyty ślizgowe

      Płyty ślizgowe są stosowane w miejscach, w których wymagany jest kontrolowany ruch względny pomiędzy elementami zamocowania a powierzchnią podparcia. Ich zadaniem jest ograniczenie tarcia i umożliwienie przemieszczeń instalacji wynikających m.in. z rozszerzalności cieplnej.

      W materiałach LISEGA występują rozwiązania z płytami PTFE oraz wykonania do podwyższonych temperatur. W zależności od zastosowania należy dobrać odpowiedni materiał powierzchni ślizgowej, temperaturę pracy, obciążenie oraz warunki ruchu.

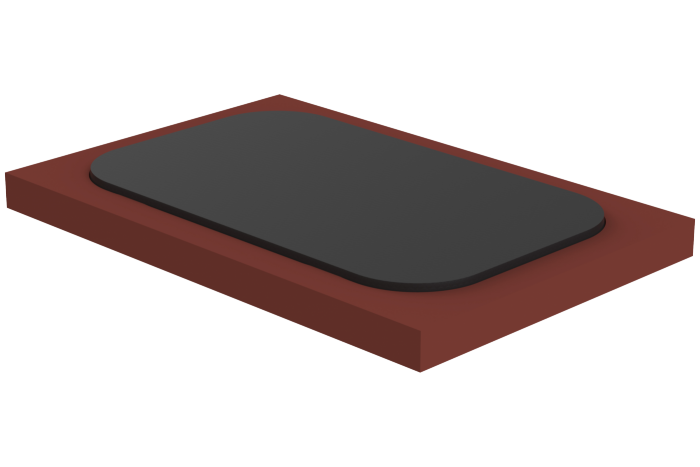

      Płyta ślizgowa LISEGA z powierzchnią PTFE
